Engineered for Pilot-Scale Thin Film Distillation

대용량 정밀 분리 시스템을 위한 설계부터 설치까지, 파일럿부터 생산라인까지 최적화된 연속 공정 솔루션 제공

Pilot Short Path Distillation KD-75

Pilot Short Path Distillation (KD series)
정밀·고효율 열 민감성 물질 정제 솔루션
KD series는 열에 민감한 화학물질 및 에센셜 오일의 고순도 정제를 위해 설계되었습니다. 증류 과정에서 증기 흐름이 짧은 거리 내에서 응축되도록 하여, 매우 높은 진공 조건과 낮은 증발기 온도를 동시에 구현합니다.


주요 모델

KDL-6, KD-10, KD-75, KD-150, KD-3600


적용 분야

• 에센셜 오일 및 식물 추출물

• 고부가가치 화학물질

• 제약 원료

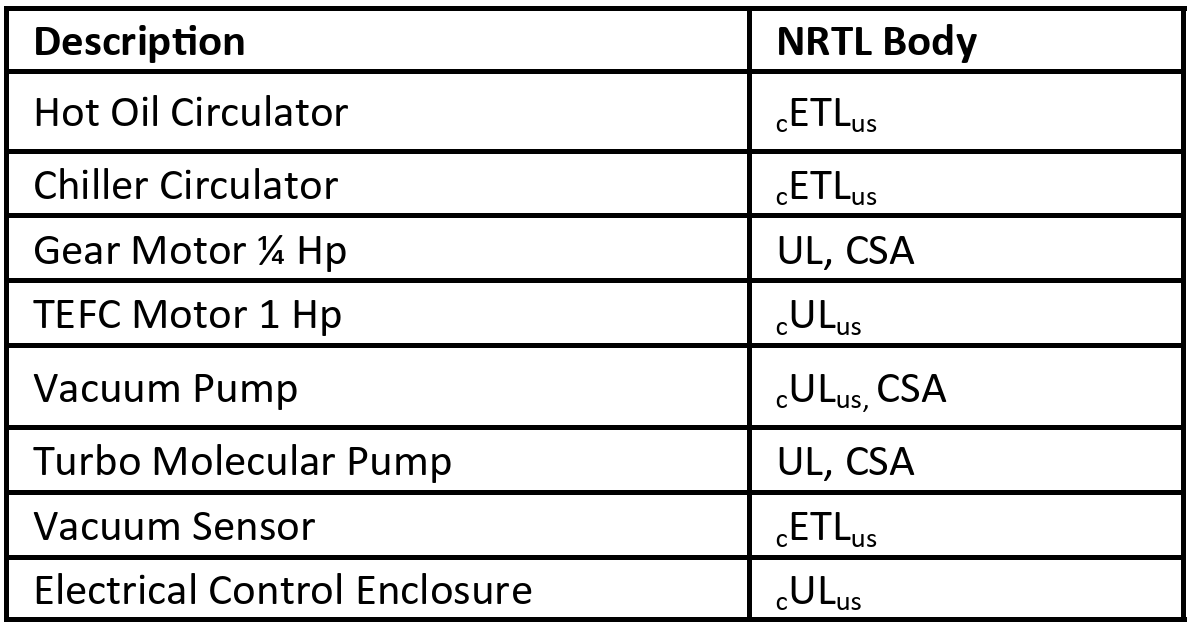

인증

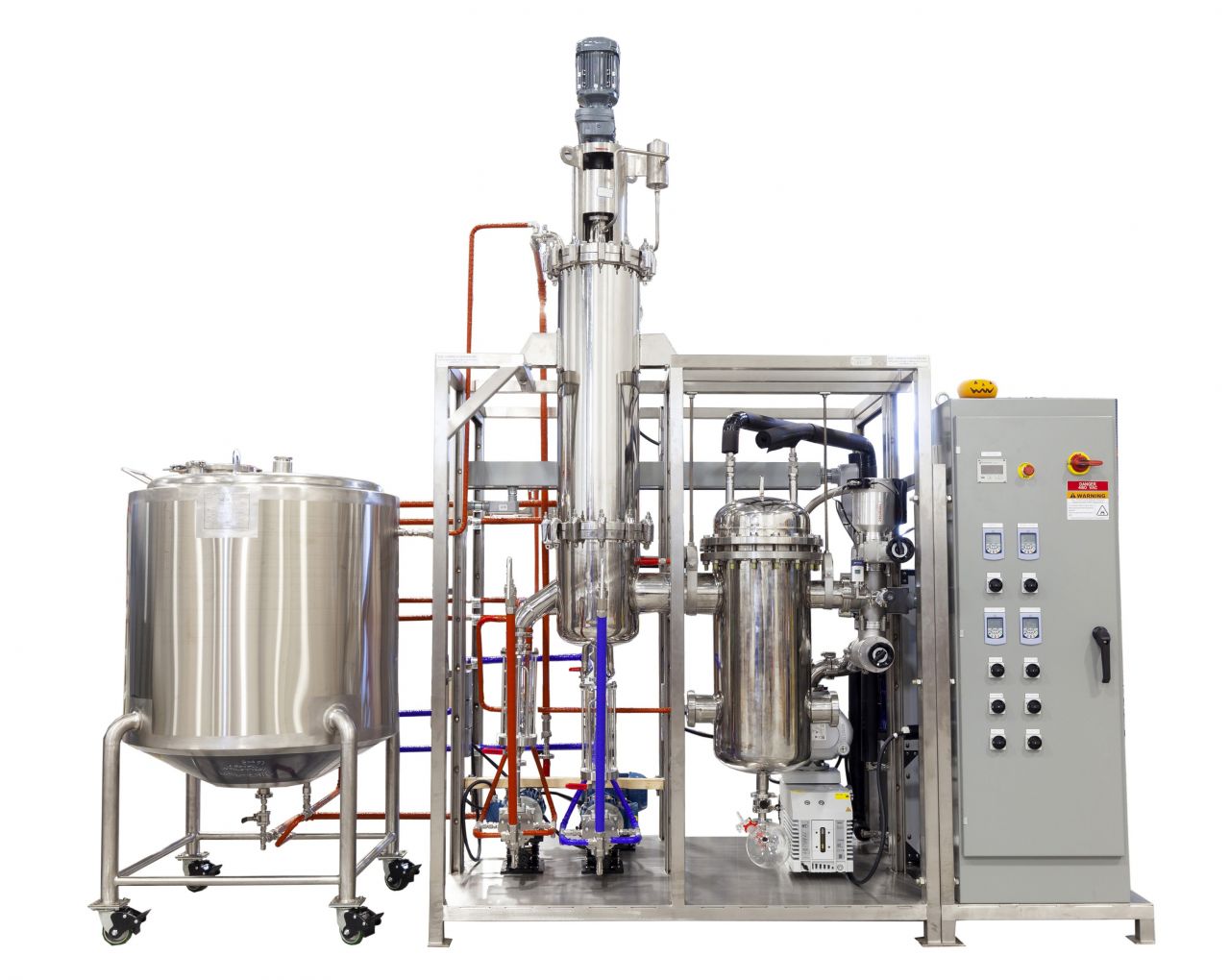

[KD-75] Pilot Short Path Distillation 특징
견고한 구조 & 효율적인 설계

  • 304 스테인리스 지지 프레임

  • 규격: 269″(L) × 54″(W) × 135″(H)

  • 316 스테인리스 증발기, 0.75㎡ 표면적

  • 처리 속도: 최대 50L/시간


정밀한 공급 & 샘플 수집
  • 600L 열유(Hot Oil) 가열 공급 탱크
  • 기어 펌프 기반 공급 계량 시스템
  • 열유 추적 공급 라인
  • 열유 가열 기어 펌프 + 2L 콜드 트랩 수집 플라스크


고성능 순환 시스템
  • 공급 순환기: 24kW / 25~250°C
  • 증발기 순환기: 48kW / 25~250°C
  • 잔류물 순환기: 24kW / 25~250°C
  • 응축기 순환기: 9kW 가열 / 15.6kW 냉각 (0~120°C)
  • 콜드 트랩 순환기: -75 ~ -30°C (0.6kW)
강력한 진공 시스템
  • 로터리 베인 펌프: 65 m³/시간
  • 루츠 블로워
  • 터보분자 펌프: 350 L/초
스마트 제어 & 규제 대응
  • UL 508 인증 전기 제어 캐비닛
  • PLC 제어 시스템 (옵션)
  • GMP 적합성 문서 제공
서비스 & 지원
  • 설치 및 교육 포함
  • 1-스테이지 KD-75 데이터 시트 제공
  • 맞춤 제작 가능

※ KD-75는 고순도 특수 화학물질, 의약품, 대마 추출 공정(CBD/THC 등)에 최적화된 장비입니다.

mobile background
고진공 운전

열 변성 최소화로 민감한 성분 보호


낮은 증발 온도

효율적 에너지 사용 및 제품 품질 유지


롤러 필름 기술

균일한 박막 형성으로 증발 효율 극대화


맞춤형 설계 가능

완전 연속 단거리 순환 시스템 옵션 제공
